| 型号：CB 590-1995 |
产品规范
公称压力：10.0MPa
公称通径：10mm
适用介质：O2、N2、Ar等
适用温度：-40～+80℃
连接方式：焊接、螺纹
介质流向：由阀顶下面向上流
| 产品规范 公称压力：10.0MPa 公称通径：10mm 适用介质：O2、N2、Ar等 适用温度：-40～+80℃ 连接方式：焊接、螺纹 介质流向：由阀顶下面向上流
|  |
|
主要零部件材料 阀体：铜合金（T）不锈钢（P） 阀杆、阀顶：不锈钢 填料：PTFE 接管：铜-T 不锈钢-P
|

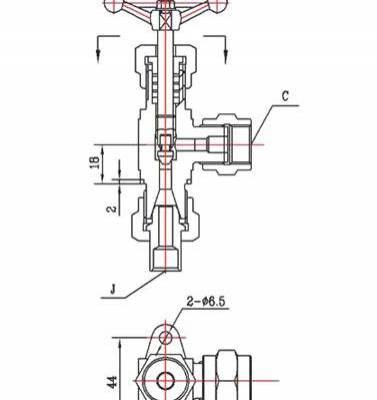

外型尺寸与连接尺寸
| 产品型号
|
J94W-100P角式仪表阀
|
重量 (kg)
| ||
|
产品代号
|
通径 DN(mm)
|
尺寸(mm)
| ||
|
J-材料
|
C-材料
| |||
|
684G10AAA2D4-1
|
10
|
Φ12×1-P
|
M20×1.5-P
|
0.56
|
|
684G10AAA2D4-2
|
10
|
Φ12×1-T
|
M20×1.5-P
|
0.56
|
|
684G10AAA2D4-3
|
10
|
Φ12×1-L
|
M20×1.5-P
|
0.56
|
|
684G10AAA2D4-4
|
10
|
Φ6×1-P
|
M20×1.5-P
|
0.56
|
|
684G10AAA2D4-5
|
10
|
Φ6×1-T
|
M20×1.5-P
|
0.56
|
