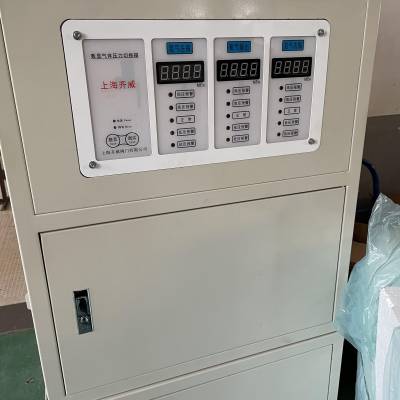

气体压力监测报警系统上海齐威阀门有限公司生产的系统适用于监测医院楼层、护士站、手术室、或实验室气体管道、特气钢瓶、汇流排、阀箱等区域供气压力的状况，通过0.8英寸数码管显示实时显示被监测气体的压力，可依据各参数使用需求设定报警点，并实现超限报警，确保区域供气压力的正常。

　　此款区域气体压力设有RS-485通讯接口，可以通过网络实现与主报警箱及系统主机间的组网。

　　·主机供电电压：DC9V±5% MPa气压单位

　　·电源适配器供电电压：AC100V～240VAC

　　·默认低压测压范围：-0.1MPa～1.0MPa，可定制高压测压范围0MPa～25MPa

　　·气压监测点数：1～7路

　　·可连接总报警箱，实现对整个气体管路的实时监测，为数字化管理提供依据

　　·0.8英寸数码管显示，压力值更直观，为维修提供具体的数值依据

　　·摸感应式按钮，玻璃面板

　　·支持传感器正负压通用，有效防止因误连接导致的传感器损坏

　　·传感器可置于箱体内或远离箱体（有效距离1000米）方便布线和维修

　　·传感器压力监测精度1.0级，监测压力范围-0.1Mpa-1.0Mpa

　　·支持RS-485远程通讯，可跟情报面板对接

　　·支持每路气压状态的开关量输出（代替电接点压力表）

　　·支持整机状态的开关量输出

　　·支持5米以内的红外静音

　　·支持传感器故障检测

　　·支持声光报警

　　·支持蜂鸣器报警

　　2.产品框架说明

　　如图所示，整个系统分为4部分：

　　a.压力采集部分：将管道的气体压力通过“压力传感器”转化为标准的4-20mA电流环向后传输压力信号。

　　b.集线部分：将多路（每路一根双芯电缆线）连接至“集线器”进行汇总，并通过一根8芯网线向后传输压力信号。

　　c.压力显示报警部分：接收来自“集线器”的信号，对各路管道压力进行实时监测。

　　d.通讯部分：通过厂标通讯协议，将每一路被监测的气体压力以及状态上传至上位机，实现系统化监测。

　　3.压力管道部分安装说明

　　如图所示，压力管道通过螺纹（或快速接头）与“压力传感器”进行连接。

　　每个压力传感器引出一根（2芯）的电缆，用于传输标准的4-20mA电流环信号向后方传输压力信号。

　　注：每根电缆的长度 与 “集线器”到“报警箱”的电缆长度的总合长度不能大于1000米。电缆过长会导致压力信号的衰减，从而影响压力测量精度。

　　（实际允许电缆长度视工况而定）

　　4.集线部分安装说明

　　如图所示，集线接收来自“压力传感器”的信号，一个集线器最多可以连接7个“压力传感器”。

　　“集线器”上的编号（1-7）对应的端口用于连接“压力传感器”，编号与“报警箱”上的显示窗口编号必须对应一致。如：编号1所在压力测量值对应“报警箱”最左侧显示窗口内容；编号2对应“报警箱”第2个窗口……

　　编号“RJ45”用于连接通讯网线。集线器输入电缆（连接“压力传感器”的电缆）与输出电缆（网线）的长度总和不能大于1000米。电缆过长会导致压力信号的衰减，从而影响压力测量精度。（实际允许电缆长度视工况而定）

　　5. 上海齐威阀门有限公司压力显示报警部分安装说明

　　如图所示，“报警箱”只需连接来自“集线器”的网线和“电源适配器”，将“电源适配器”通上交流100-220V的市电即可正常工作。

　　6.工作参数的调整

　　6.1拆卸箱体：如图，拧下位于报警箱四角的螺丝，即可露出内部电路板。

　　注意：面板拆卸或安装后必须重新上电，否则触摸按钮可能产生误动作。

　　6.2按键说明

　　如图所示：每一路气体对应一列电路板，电路板的上放有四个按键，分别为选择、UP、DOWN、保存退出。

　　a.选择键： 用于切换设置的项目。

　　b.UP键： 用于上调参数值。

　　c.DOWN键： 用于下调参数值。

　　d.保存退出键： 所有参数设置完毕后，保存设置值，并进入 工作状态。

　　6.3高压报警点设置

　　高压报警点说明：当气体压力大于等于高压报警点时，报警箱开始声光报警。

　　单击选择，直至如图下方的个指示灯高频闪烁，此时可以单击或按住UP或DOWN键，进行参数的设置。

　　设置完毕，可以单击选择设置其他参数或单击保存退出完成设置。

　　高压报警点的出厂默认值：

　　a.正压气体：0.7MPa。

　　b.负压气体：-0.02MPa。

　　6.4高压预警点设置

　　高压预警点说明：当气体压力大于等于高压预警点时，报警箱开始预警，此时报警灯闪烁，蜂鸣器不响。

　　单击选择，直至如图下方的***个指示灯高频闪烁，此时可以单击或按住UP或DOWN键，进行参数的设置。

　　设置完毕，可以单击选择设置其他参数或单击保存退出完成设置。

　　高压预警点的出厂默认值：

　　a.正压气体：0.6MPa。

　　b.负压气体：-0.03MPa。

　　6.5低压预警点设置

　　低压预警点说明：当气体压力小于等于低压预警点时，报警箱开始预警，此时报警灯闪烁，蜂鸣器不响。

　　单击选择，直至如图下方的第四个指示灯高频闪烁，此时可以单击或按住UP或DOWN键，进行参数的设置。

　　设置完毕，可以单击选择设置其他参数或单击保存退出完成设置。

　　低压预警点的出厂默认值：

　　a.正压气体：0.3MPa。

　　b.负压气体：-0.1MPa。

　　6.6低压报警点设置

　　低压报警点说明：当气体压力小于等于低压报警点时，报警箱开始声光报警。

　　单击选择，直至如图下方的第五个指示灯高频闪烁，此时可以单击或按住UP或DOWN键，进行参数的设置。

　　设置完毕，可以单击选择设置其他参数或单击保存退出完成设置。

　　高压报警点的出厂默认值：

　　a.正压气体：0.2MPa。

　　b.负压气体：-0.11MPa。
